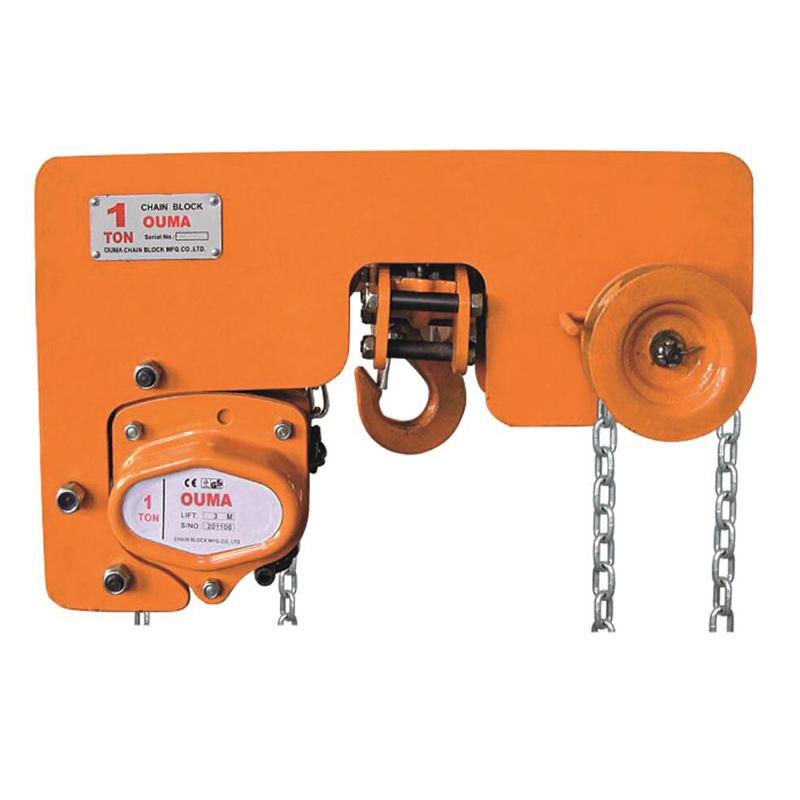

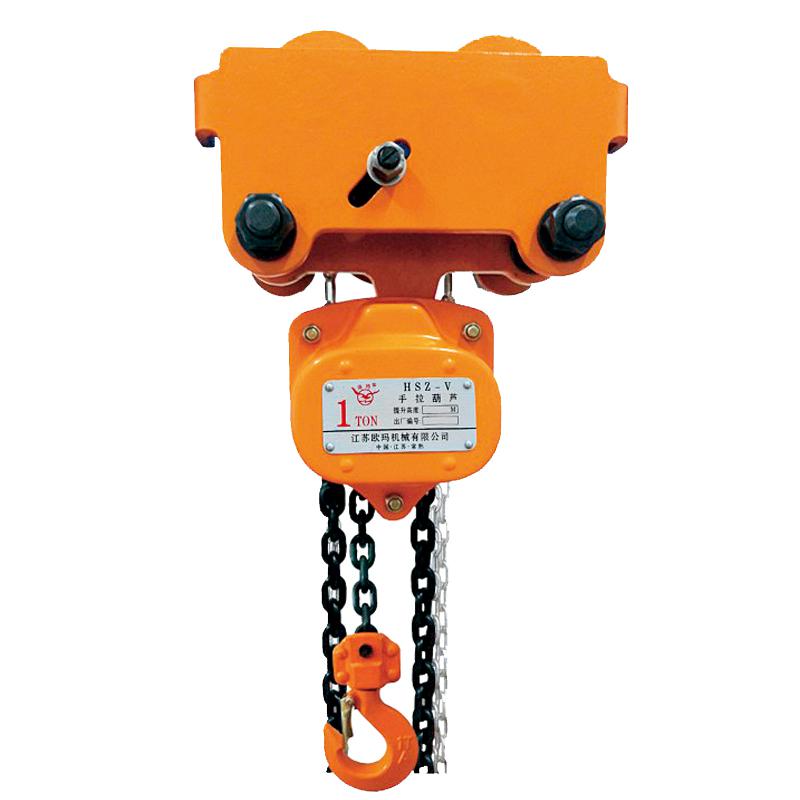

HSZ-ZH型組合手拉葫蘆（無上吊鉤）

產品介紹：

額定載重：0.5T-20T

起升高度：3米

吊鉤材質：合金鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7334—2016

產品特點：

手拉葫蘆的外殼材質是合金鋼，堅固耐磨。手拉葫蘆向上提升重物時，順時針拽動手動鏈條、手鏈輪轉動，下降時逆時針拽動手拉鏈條，制動座跟剎車片分離，棘輪在棘爪的作用下靜止，五齒長軸帶動起重鏈輪反方向運行，從而平穩下降重物。

產品用途：

告別傳統人力，省時省力，滿足您多種使用需求。廣泛適用于碼頭搬運、建筑工地、工廠作業、倉庫起吊等場所。

注意事項：

1.嚴禁重物吊在吊鉤的頂部和用起重鏈條捆扎重物；

2.鏈條扭結時嚴禁使用；

3.操作時，手拉倒鏈用力要均勻，應盡量避免沖擊，松倒鏈時要小心操作，禁止手拉葫蘆閉鎖失靈，而造成設備突然下沉；

4.使用完畢后，輕拿輕放，置于干燥、通風處、涂抹潤滑油放好。

維修保養：

1.葫蘆經過清洗維修，應進行空載試驗，確認工作正常，制動可靠時，才能交付使用；

2.使用干燥的抹布將手拉葫蘆表面已經溶解的油污以及水汽擦拭干凈；

3.維護和檢修應由懂機器的人員進行，用煤油清洗葫蘆機件，在齒輪和軸承部分，加黃油潤滑禁止不懂本機性能原理者隨意拆裝。

技術參數:

額定載荷Capacity(T)		0.5	1.0	2.0	3.0	5.0	10	15	20
試驗載荷Test Load(KN)		6.25	12.5	25	37.5	62.5	122.5	183.75	245
zui小轉彎半徑		0.9	1	1.2	1.5	5	3	4.5	4.5
標準提升高度Standard lift(m)		3	3	3	3	3	3	3	3
工字鋼寬度I-Beam Width(mm)		50-180	58-180	58-180	74-180	98-180	136-175	144-175	144-175
主要尺寸Dimensions（MM）	A	238	277	302	363	436	455	642	642
	B	173	170	194	230	260	447	537	537
	C	366	338	346	382	395	475	525	525
	E	88	88	88	120	120	155	158	158
	F	3	3	3	3	3	3-5	4-6	4-6
	M	M18	M22	M27	M30	M42	M48	M48	M48
	D	35	35.5	42.5	50	64	85	110	110
	K	28	26	32	37	46	64	85	85
	Hmin	280	337	423	447	616	820	980	980
